分支電纜
概述
額定電壓 0.6/1KV 銅芯塑料絕緣預制分支電纜可廣泛應用于住宅、辦公大樓、賓館、醫院、商場、工廠等配電系統。其主干電纜導體無接頭，支線電纜導體接頭結構合理，接觸電阻極小，不受熱脹冷縮影響。并具有優良的抗震性，良好的氣密性和防水性，能在潮濕的環境中正常供電，也能在露天及埋地敷設。占地建筑面積小，有利于建筑面積的有效使用，安裝簡單方便。
產品執行企業標準 Q/320282GAD13 ，標準參照采用了 GB12706 和 JISC2810 標準等。
電纜導體允許長期工作溫度為：交聯聚乙烯絕緣 90 ℃;聚氯乙烯絕緣 70 ℃。
電纜導體允許短路溫度為：交聯聚乙烯絕緣 250 ℃，持續時間不超過 5 秒。
聚氯乙烯絕緣 160 ℃，持續時間不超過 5 秒。
阻燃型電纜可有效阻止火焰蔓延;低煙無鹵型電纜燃燒時不產生有毒氣體，僅產生少量煙霧;耐火型電纜可在 750-800 ℃(或 950-1000 ℃)火焰條件下，可維持正常運行 90min。

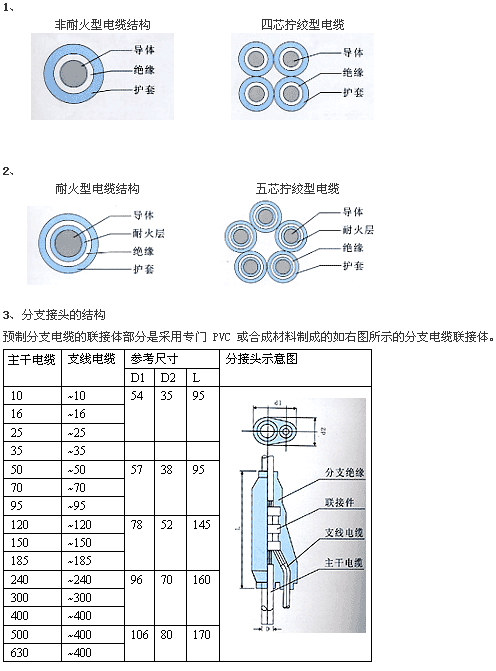

預制分支電纜結構
標準主干電纜和支線電纜都是以與其型號相對應的材料為絕緣和護套，參照 IEC 、 GB 、 JIS 等標準制成的低壓電力電纜。一般主干電纜是單芯或擰絞型多芯(二芯及五芯電纜)，支線電纜采用單芯電纜。其結構特性如下：
點擊進入“結構參數和電氣性能”
預制分支電纜敷設施工方法例
預制分支電纜在垂直安裝時，一般應按以下要領進行敷設：
1、將電纜盤放在放線架上(通常電纜盤放在樓下，將電纜提拉上去)。
2、提升用的繩索通過卷繞機與電纜相連接。
3、啟動卷繞機將電纜提升上去。
4、提升用的電纜網套到達房頂時，將網套掛在事先準備好的吊鉤上。
5、對中間部位進行固定。
6、支線電纜端頭與電流表或斷流器相接。
7、進行主干電纜的連接。
預制分支電纜敷設時注意事項
1、確認預制分支電纜是否安全通過貫通孔洞。
2、采用預防措施防止提升過程中，分支部在貫通孔洞受損傷。
3、提升過程中不要對分支線施加張力。
4、使用電纜重量 4 倍以上強度的提升用繩索。
5、電纜提升完畢，應立即用適當的方法加以固定，以免電纜墜落受損。

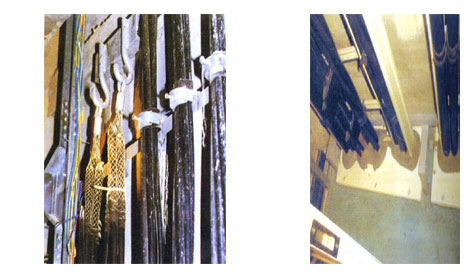

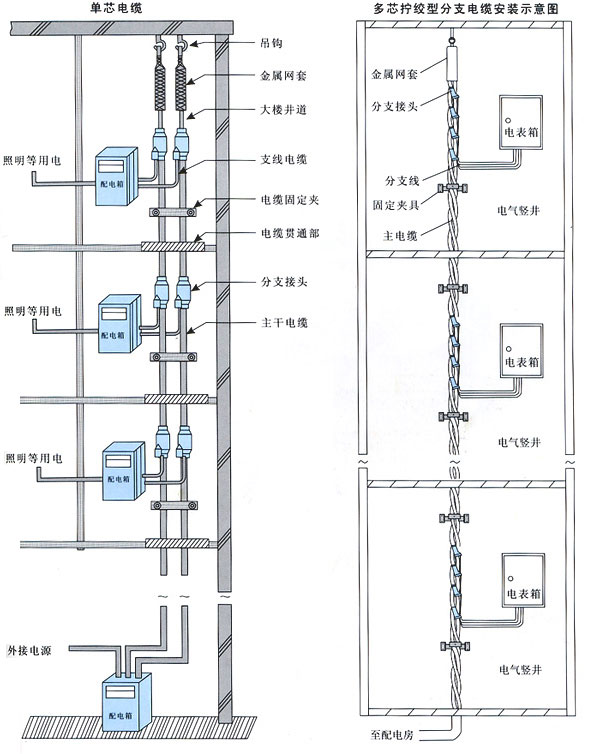

預制分支電纜安裝圖例
制分支電纜訂貨須知
訂貨時請提供以下資料：
1、系統圖、配電系統的功率及配電方式。
2、主干電纜的型號、規格及長度。
3、支線電纜的型號、規格及長度。
4、敷設時，電纜是從地面向上拉，還是由樓頂向下拉。
5、是否需要對電纜進行端末處理。
6、其它附件的名稱、型號、規格及數量
7、提供工程圖紙。
預制分支電纜的優點
1、 具有優良的供電可靠性
(1) 主干電纜導體無接頭，連續性好，減少了故障點。
(2)預制分支電纜接頭采用工廠全程機械化制作，大大降低了人為因素造成質量不穩定現象。
(3)分支接頭結構合理并引進日本先進工藝制作，接觸電阻極小，不受熱脹冷縮影響。
(4)短時間完成分支接頭成型，避免了接頭處銅導體長時間暴露空氣中產生氧化而導致接觸電阻變化。
2、可明顯降低配電成本
(1) 與母線槽比，可降低工程造價，并且技術經濟指標高，綜合經濟效益顯著。
3、品種規格多，選用靈活，任意組合

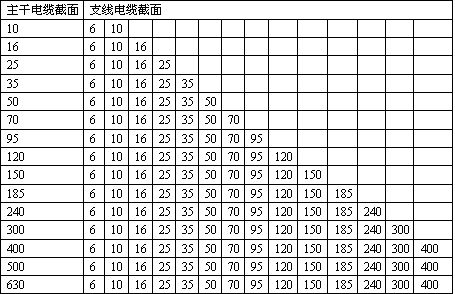

(1)主干電纜從 10 mm 2 ~630 mm 2 , 支線電纜從 6 mm 2 ~400 mm 2 任意組合。

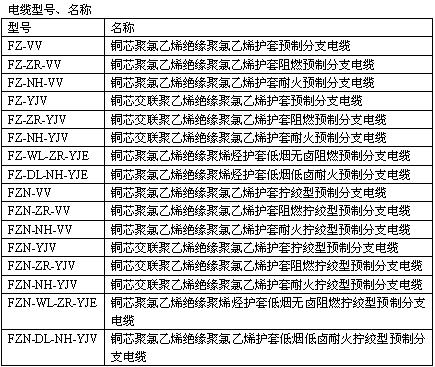

(2)電纜的品種較多，主要有 FZ-VV 、 FZ-ZR-VV 、 FZ-NH-VV 、 FZ-YJV 、 FZ-ZR-YJV 、 FZ-NH-YJV 、 FZ-WL-ZR-YJE 、 FZ-DL-NH-YJV 等，可根據需要選用。
(3)分支接頭可根據樓層需要任意設定分支位置。
4、安裝環境要求低、施工方便
(1)占用建筑面積小，有利于建筑面積的有效使用，對土建的空間尺寸要求低。
(2) 使用環境要求低，安裝精度要求低。
(3)安裝簡單方便，安裝技術要求不高，安裝設備僅需一臺卷繞機即可，且安裝周期短，僅為母線槽安裝工時的 5%-10% ，安裝勞動強度低。
(4)由于電纜的彎曲半徑小，大大降低了安裝難度，縮小了空間尺寸。
5、優良的抗震性、氣密性、防水性和耐火性
(1)優良的抗震性，一般機械連接母線槽接頭，在墻體震動后會發生接頭松動，而預制分支電纜則不會受到影響。特別是在通過建筑沉降縫時不需要任何措施。
(2)良好的氣密性和防水性，能在潮濕的環境中正常運行，也能在露天及埋地敷設。
采用“ NH ”型的預制分支電纜，可在燃燒情況下，保持 90min 的正常供電運行。
6、免維護
(1)預制分支電纜按規定方法安裝后，一次性開通率高。
(2)正常運行的預制分支電纜系統平時不需要作維護保養。
